Allmän projekttråd svartkrutsbyggen.

[Pligg-Patrik]

Dags för kolven att få färg!

[Siri]

Snyggt! det där blir skitbra.

[Pligg-Patrik]

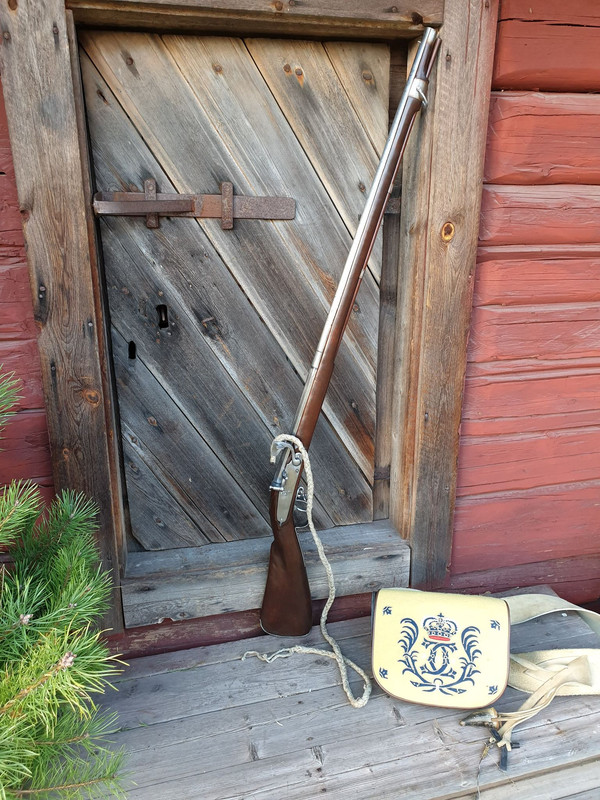

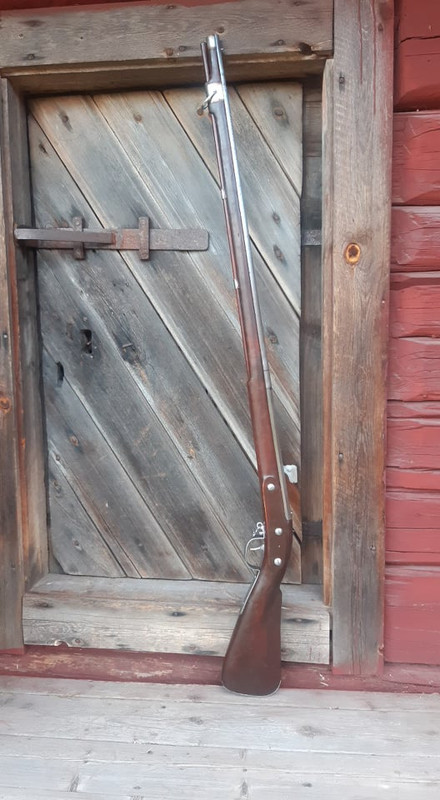

Färdig för skott..

Ska försöka hinna posta någon mer bild på det färdiga resultatet imorgon.

[Pligg-Patrik]

Lite mer bilder på bygget:

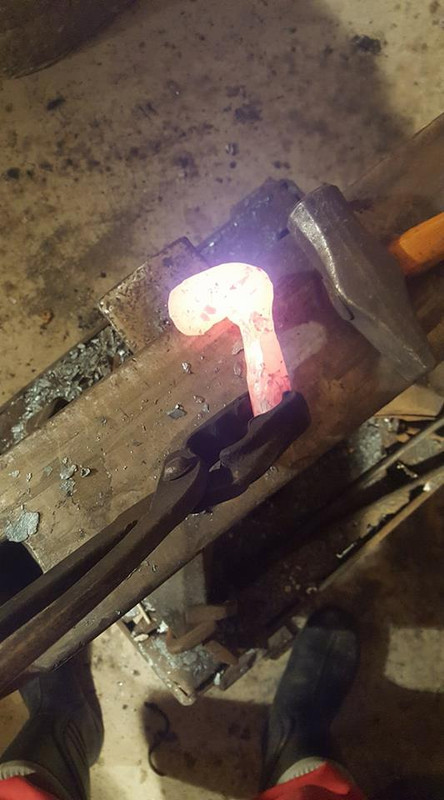

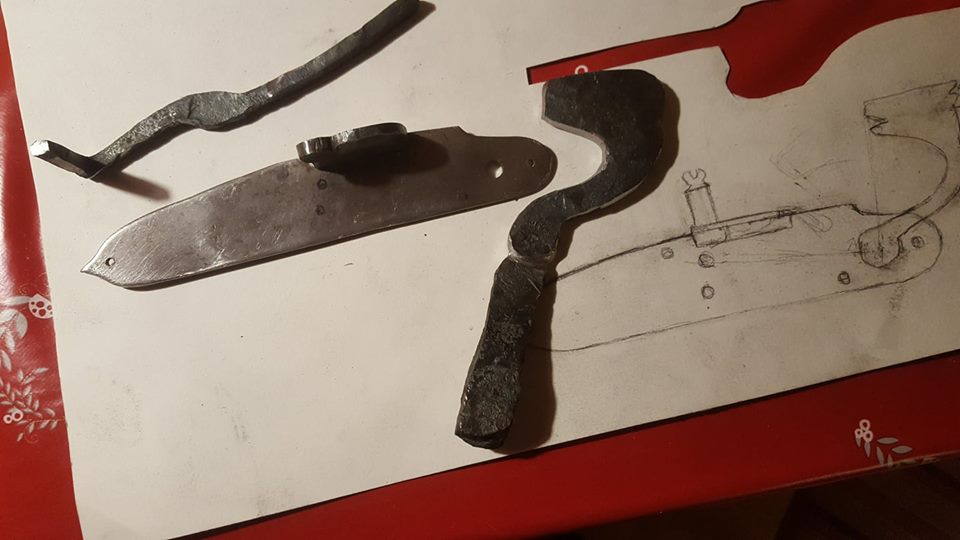

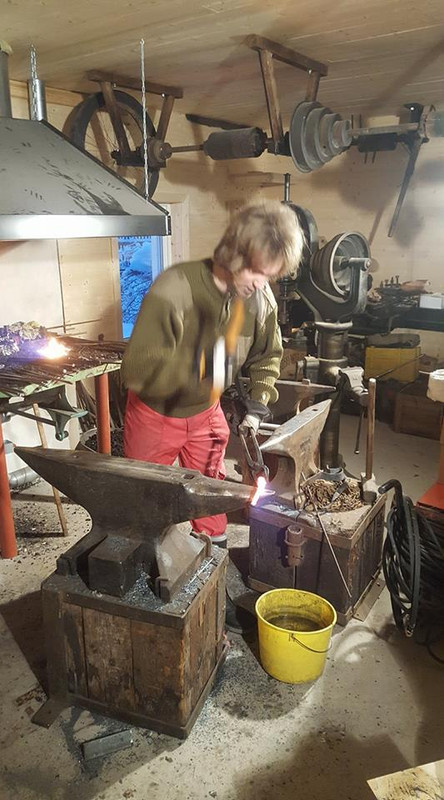

Lite återblick från hur det började 2018:

gratisbilder





Nu ska jag nog försöka få färdigt ett par knivar som jag började med för över 10 år sedan innan jag gör något mer bössbygge.

[leffe55]

Så fint

[Dyngsmäll]

Applåd Pliggen! Mycket bra blev det. Du har verkligen lyckats med proportionerna. Du kan vara riktigt stolt!

[Pligg-Patrik]

Applåd Pliggen! Mycket bra blev det. Du har verkligen lyckats med proportionerna. Du kan vara riktigt stolt!

Tackar Dyngan!

Hör av dig om du är i dina gamla hemtrakter så kan du svänga förbi och klämma lite på den! Bor ju inte så väldans långt ifrån.

[Pligg-Patrik]

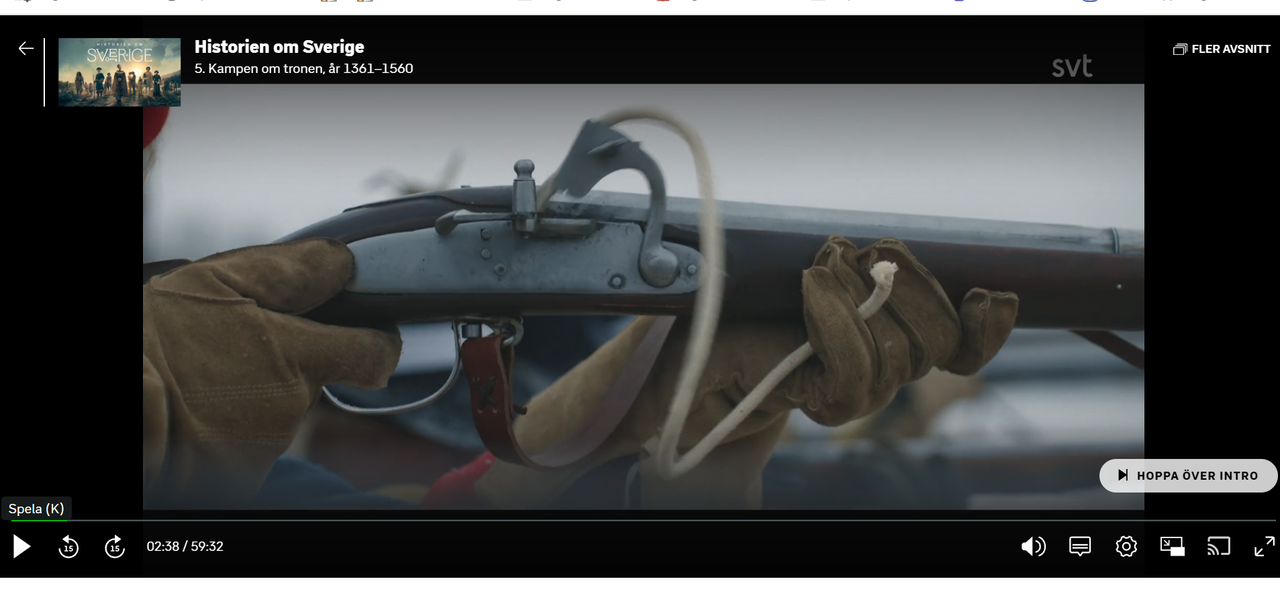

Kikade lite på SVTs "Historien om Sverige". Under ca 1/3 sekund av vinjetten har de i alla fall med Sveriges snyggaste musköt i bild.



Återstår att se hur avsnittet om den karolinska tiden blev i slutändan, lite oro känner man ju eftersom det varit svårt att påverka hur de sen använder och vinklar materialet.

[Pligg-Patrik]

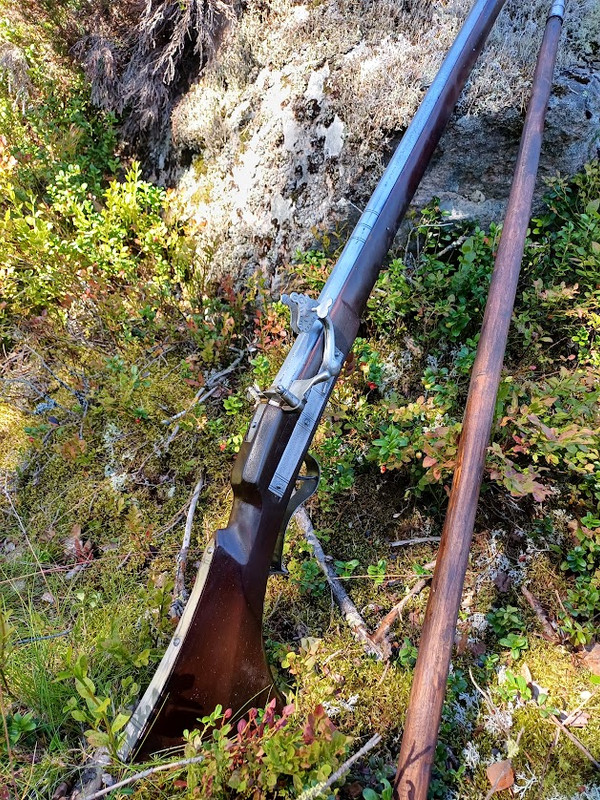

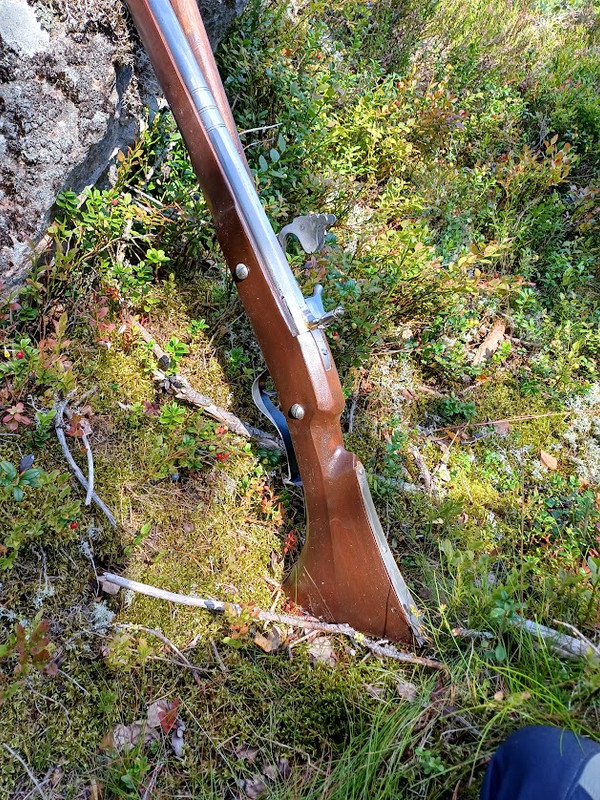

Jag har i många år haft en slaglåskonverterad 1815-pipa i risigt skick liggandes, i våras började det klia i fingrarna att göra något med den..

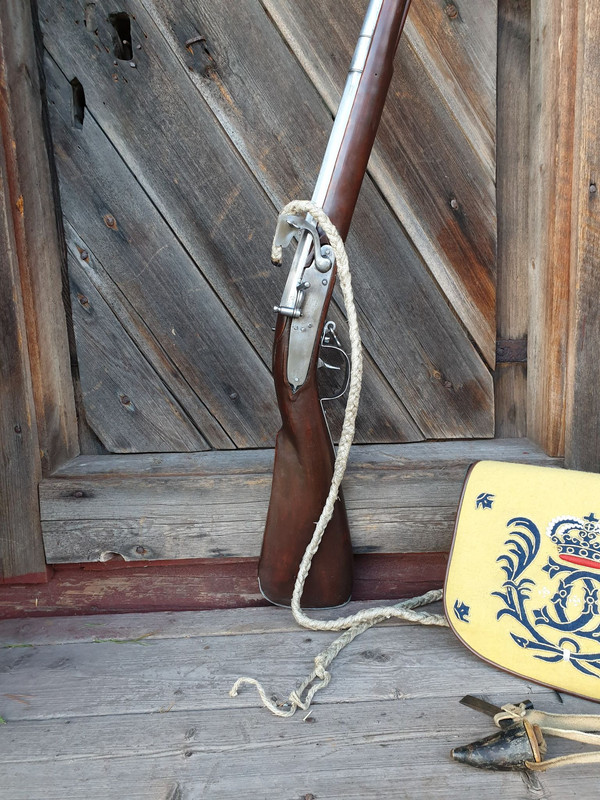

Efter lite funderande kom jag fram till att det lämpligaste var att göra en något förminskad luntlåsmusköt i Gustaf-II-Adolf-anda. I början av hans regering var fortfarande rör i mindre kaliber vanliga i svenska armén.

Det gick åt en hel del timmar för att få den färdig, mycket på grund av att det enda jag haft att utgå ifrån är bilderna från Digitalt museum. Så krävdes en del tankemöda kring vissa detaljer.

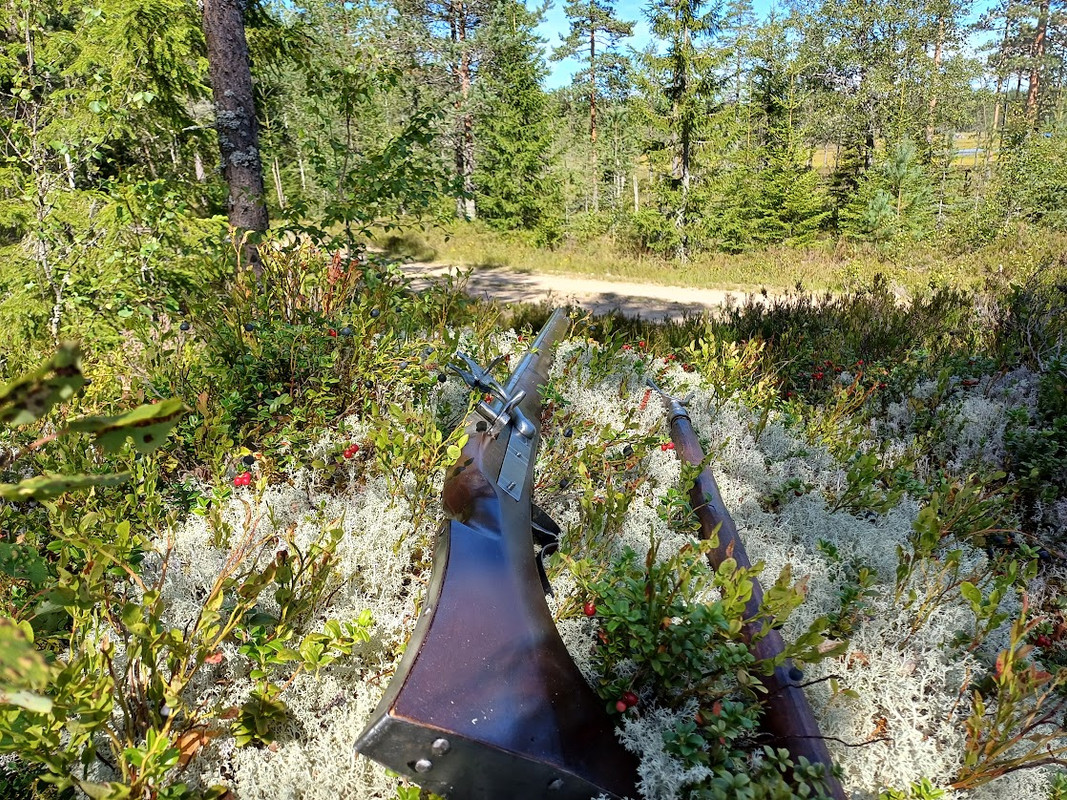

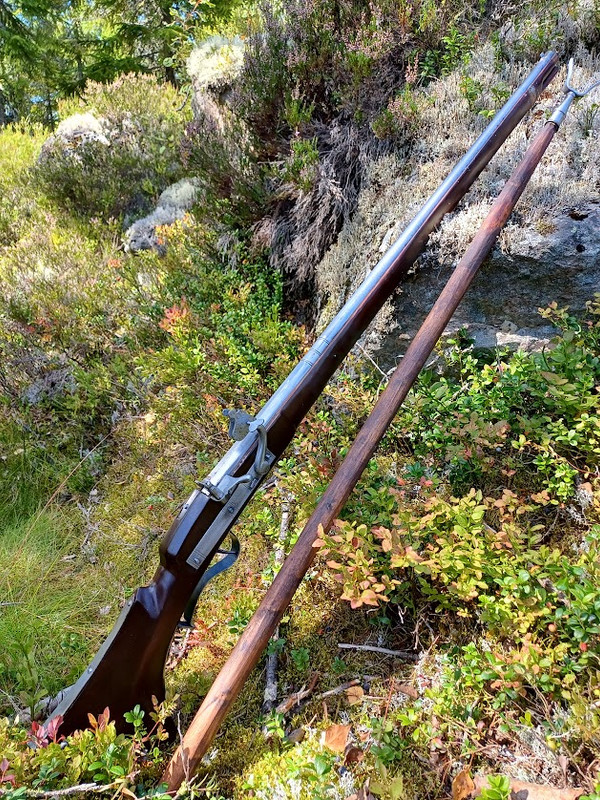

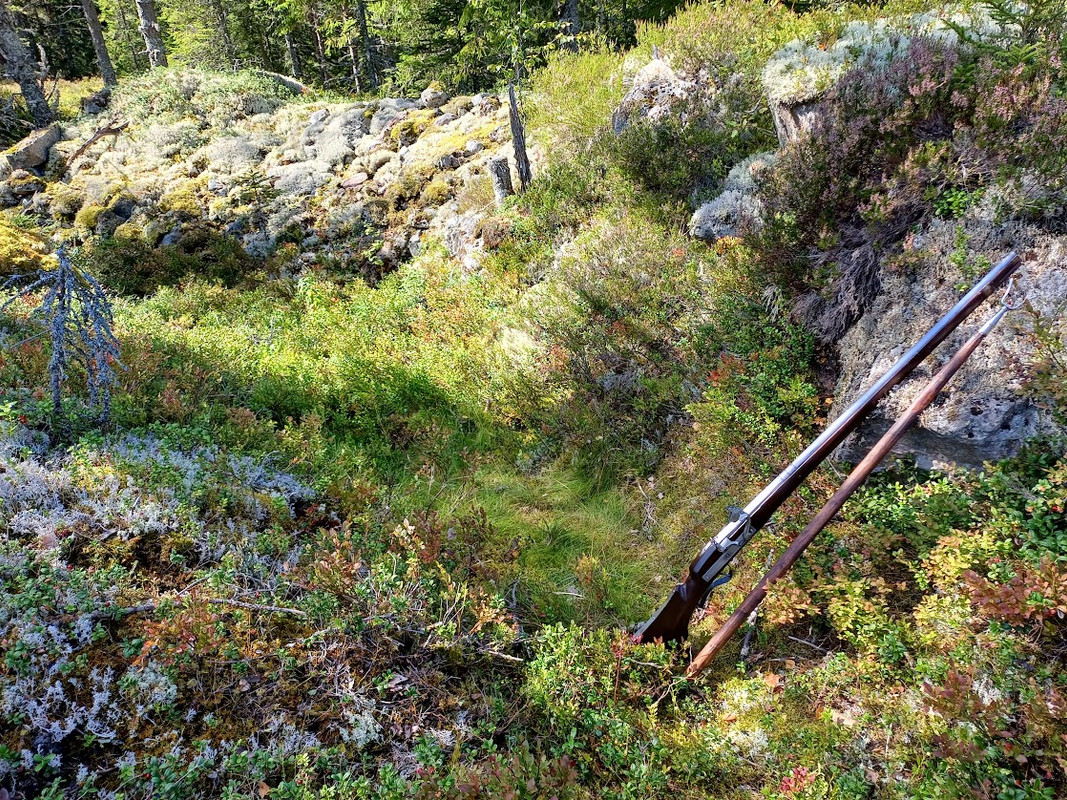

Men nu är den äntligen klar, så passade på att ta några foton när vi var ute och plockade blåbär vid en gammal försvarsanläggning från Nordiska Sjuårskriget som ligger på berget ovanför oss.
Platsen är ganska väl vald, för kommer man från Norgehållet har man lämnat sista bebyggelsen för ett par mil sedan och haft flera kilometer uppförsbacke innan man kommer fram till skansen, som ligger nära högsta punkten innan det bär nerför mot bygden igen.
Skansen ligger på en plats där vägen går i kanten av en myr, vilket gör att en anfallande fiende efter att först ha ryckt fram i uppförsbacke sedan kommer ut på en blöt mark där det saknas skydd.















Hela familjen ska ha något att sysselsätta sig med när man är i skogen!

[Siri]

Blev bra det där,grattis!

[Grinolle]

Jag har i många år haft en slaglåskonverterad 1815-pipa i risigt skick liggandes, i våras började det klia i fingrarna att göra något med den..

Efter lite funderande kom jag fram till att det lämpligaste var att göra en något förminskad luntlåsmusköt i Gustaf-II-Adolf-anda. I början av hans regering var fortfarande rör i mindre kaliber vanliga i svenska armén.

Det gick åt en hel del timmar för att få den färdig, mycket på grund av att det enda jag haft att utgå ifrån är bilderna från Digitalt museum. Så krävdes en del tankemöda kring vissa detaljer.

Men nu är den äntligen klar, så passade på att ta några foton när vi var ute och plockade blåbär vid en gammal försvarsanläggning från Nordiska Sjuårskriget som ligger på berget ovanför oss.
Platsen är ganska väl vald, för kommer man från Norgehållet har man lämnat sista bebyggelsen för ett par mil sedan och haft flera kilometer uppförsbacke innan man kommer fram till skansen, som ligger nära högsta punkten innan det bär nerför mot bygden igen.
Skansen ligger på en plats där vägen går i kanten av en myr, vilket gör att en anfallande fiende efter att först ha ryckt fram i uppförsbacke sedan kommer ut på en blöt mark där det saknas skydd.

Vackert!

[Pligg-Patrik]

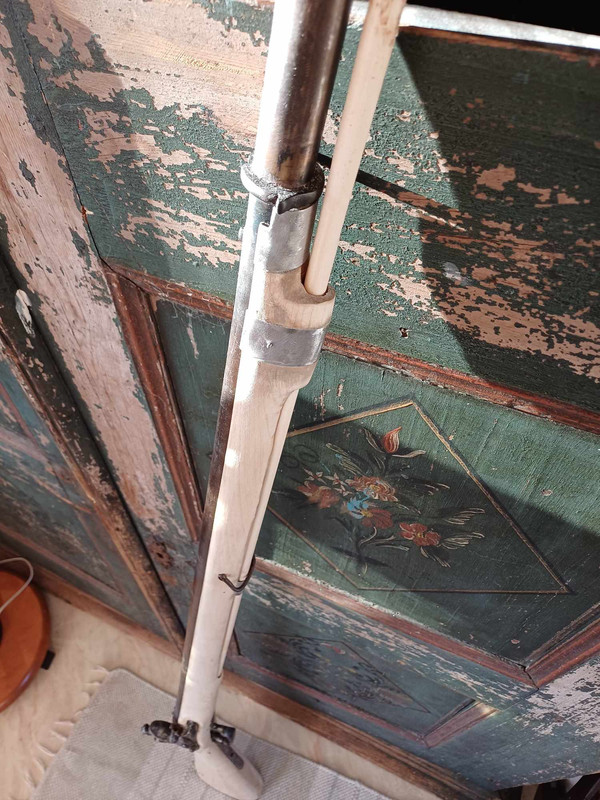

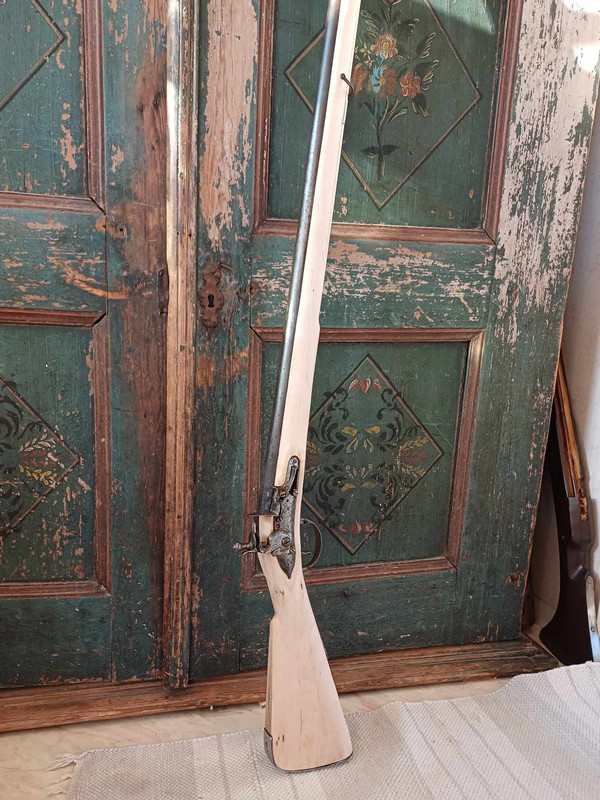

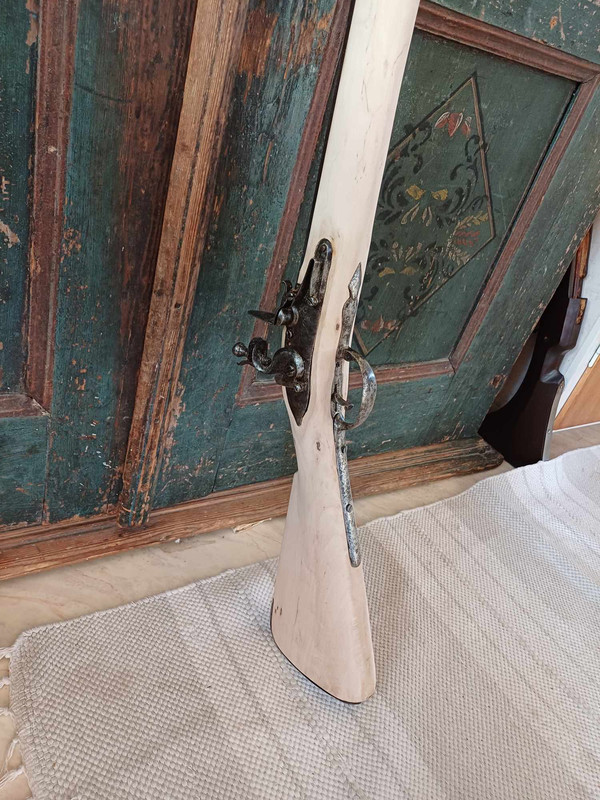

Haft lås och beslag liggandes länge, men i höstas lyckades jag så äntligen rota fram en pipa med. Så två muskötvrak blir nu snart en helt ok musköt om än med ny kolv. Bättre än de dåligt ihoppassande vrak som delarna satt i tidigare tror jag!

Med tränat öga skall det behövas max 5 sekunder att modellbestämma den!

[johan j]

Jag är ju då lite "torsk" på karbiner från Amerikanska inbördeskriget och klarar av på sin höjd att identifiera Svenska svartkrutladdade vapen straxt innan 1860 Men jag uppskattade din förra projekttråd väldigt mycket, så jag ser fram mot att lära mig något nytt igen!

[Siri]

Model M/1725 Pliggen!

[Pligg-Patrik]

Model M/1725 Pliggen!

Klockrent Siri! Enda musköten med den varbygeln kombinerat med kräva.

Jag är ju då lite "torsk" på karbiner från Amerikanska inbördeskriget och klarar av på sin höjd att identifiera Svenska svartkrutladdade vapen straxt innan 1860 Men jag uppskattade din förra projekttråd väldigt mycket, så jag ser fram mot att lära mig något nytt igen!

Hujedamig! Släng de där jänkarjärnen i metallskroten och träd in i flintlåsmusköternas varma stugvärme!

[johan j]

Hujedamig! Släng de där jänkarjärnen i metallskroten och träd in i flintlåsmusköternas varma stugvärme!

Ha Ha Dom får nog vara kvar ett tag till.

[Bushido]

Pysslat lite med ett par av mina svartkrutsrevolvrar på sista tiden, och jag tänkte att det kanske passar bättre att jag delar med mig i denna tråden än någon annanstans även om det kanske inte riktigt räknas som regelrätta allmänna projekt utan snarare allmänt fix.

Dels har jag fixat lite med min Remington Rider Pocket revolver, en av de tidigaste DA revolvrarna som tillverkades. Min har dock haft lite problem med mekanismen, Själva DA mekanismen har fungerat men den vill inte riktigt samarbeta när man försöka bruka den som single action dvs när man spänner upp hanen manuellt.

Efter lite felsökning kom jag fram till att en metallklack på blecket som förbinder avtryckaren med hanen slitis ned och skavts såpass att hanen inte kan få tag i den och dra blecket med sig när man försöker spänna upp den:


Det är alltså den här lilla utstickande tanden på hanen som ska lyfta tag i klacken och föra biten uppåt vilket spänner upp avtryckaren och indexerar cylindern, men då bakre halvan av klacken skavts bort på originaldelen så får tanden på hanen inte tag i den och då fungerar inte revolvern som den ska:


Eftersom jag inte kände mig 100% säker på att jag skulle lyckas reparera originaldelen eller om det bara skulle försätta originaldelen i ett ännu sämre tillstånd än dess nuvarande utslitna originalskick så bestämde jag mig för att helt enkelt (famous last words...) tillverka en ny del istället... Vilket slutade med att jag fick tillverka många många fler...




Problemet är att eftersom originaldelen är såpass utsliten att den inte fungerar så kunde jag inte bara replikera den rakt av, och själva revolvern är också lite sliten i andra avseenden vilket gjorde att jag blev tvungen att experimentera mig fram till hur delen måste se ut. Den här prylen kräver ju ganska exakta toleranser då den styr revolverns timing, det är den som ser till att cylindern snurrar lagom mycket så att avfyrning sker när en kammare är linjerad med pipans lopp. Den måste alltså ha korrekta dimensioner för att timingen ska fungera, den får inte vara för stor någonstans eftersom den då inte kan röra sig fritt i det begränsade lilla utrymme i revolvern där den hör hemma varpå hela skiten låser sig och den får heller inte bli för liten någonstans (så som originaldelen blivit av år av nötning) eftersom den då inte funkar som det är tänkt.

Snäva toleranser på små prylar är inte min starka sida och detta tog bra mycket längre tid än jag vill medge, inte bara på grund av att delen ställer höga krav på mig rent tillverkningsmässigt och är svår att få till exakt rätt vilket ledde till väldigt mycket tillverka, testa, justera, skrota och börja om en väldig massa gånger innan jag fått till ett exemplar som funkade... Vid ett tillfälle fick jag dessutom börja om med anledning av att ett av försöken helt enkelt flög ur handen och försvann i verkstadsröran när jag bara skulle finjustera och slipa lite på den... Precis när jag började känna att jag närmade mig en fungerande del dessutom...

Nåja, till slut fick jag äntligen till en fungerande reservdel och nu funkar lillpistolen som det är tänkt Se bara så liten och nätt den är

https://www.youtube.com/watch?v=1-P_kmwyI-Q


Och ja, jag vet att man inte ska torrklicka en slaglåsrevolver men i detta fallet gör det ingenting eftersom hanen också är utsliten och inte når någon av nipplarna. Det är nästa punkt på listan att åtgärda

[Bushido]

Sen har jag även pysslat lite med min R&S, första gången jag skulle provskjuta den efter inköp så gick cylinderaxeln av när jag försökte pressa i första kulan i cylinderns kammare...

1000012962 2.jpg


1000012970 (1).jpg

1000012967 (1).jpg

1000012968 (1).jpg

Jag tog inte ens i särskilt hårt, så det förbryllade mig något att den gick av så lätt. Vid närmare granskning kunde man dock se tydligt att axeln varit trasig sedan tidigare och att man har försökt laga den med mässingslod. Det är bara att konstatera att det höll inte...

Kändes ju halvkul på en så dyr och i övrigt fin revolver där trumaxeln uttryckligen beskrevs som "rak och original" i annonstexten. Hyfsat säker på att dessa revolvrar inte levererades med förknäckt och hoplödd trumaxel från fabrik...

Firman jag köpt revolvern av tog dock ansvar och lovade att låta sin certifierade svetsare laga axeln, så jag skickade den till dem. När jag efter utförd reparation skulle få tillbaka axeln så lyckades postnord slarva bort paketet... Tror ni de tog ansvar för att ha slarvat bort en stämplad nummerriktig del till en antik revolver?? "Du får reklamera till avsändaren, vi arbetar på uppdrag av dem"... Spela roll vart fan jag reklamerar, NI slarvade bort paketet och min fina originalrevolver är nu inte i originalskick längre så tack som fan för det era jävla muppar

Jag vill ju oavsett att revolvern ska fungera, så det blev till att tillverka en ny axel:




Funkar bra åtminstone, även om jag fortfarande är sur över att postnord förstört antikvitetsvärdet genom att slarva bort den nummerriktiga originaldelen...

https://www.youtube.com/watch?v=4WGks0u_tBA
